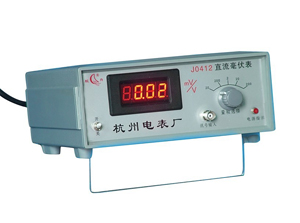

直流毫伏表是根據1995年國家教委頒發的《中學物理科學儀器配備補充目錄》的修改意見而設計制造的，它主要用于測量毫伏級的直流電壓值，同時也可測量200V以下的直流電壓。毫伏級電壓的測量是將被測電壓經精密運算放大器放大后用3-1/2LED數字電壓表顯示，它具有精度較高、顯示清晰、穩定性好、使用方便等特點。
該儀器主要供中學物理教學演示實驗室使用，也可供職業中專、大專院校使用。
一、原理
J0412直流毫伏表電路由測量電路及表頭顯示電路組成，測量電路包括衰減器、低通濾波器、過壓保護電路及高阻同比例放大器。0～20mV的電壓經高阻同比例放大器放大后在量程為200mV的直流電壓表上顯示，20mV～200V的電壓需經衰減器衰減后直接在直流電壓表上顯示。低通濾波器是防止交流信號進入放大器，過壓保護電路阻止過高電壓輸入，由于表頭最大輸入電壓為200mV，所以放大器的放大倍數為10。
二、技術性能
1、
使用電源：AC220V±22V ; 50HZ;
2、工作環境：溫度:0℃～40℃ ; 濕度：≤85% ;
3、直流電壓測量范圍：分五檔，分別為0～20mV、0～200 mV 、0～2V、0～20V、0～200V;
4、測量誤差：≤±1%;
5、執行標準: JY0001-2003; 參考JY0330-93;
6、外形尺寸250㎜×215㎜×100㎜;
7、儀表凈重量：1.1㎏。
